Name: RFID Geçit Modülü Profinet Endüstriyel İletişim 5 Pin M12 A Kod Bağlantısı
Brand: Kronz (guangzhou) Electronics Co., Ltd.
SKU: KRG60-PN
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Bus status: Profinet

Kullanımı: Endüstriyel iletişim

RFID communication interface: RS-485

RFID portu İletim mesafesi: Kalkanlı bükülmüş çift, < 50m

Degree of protection: IP67，according to EN 60529

Ev materyalleri: Alüminyum alaşımı

Housing color: Black

RFID Konnektörü: M12 5Pin A kodlu Dişi

Vurgulamak:

Endüstriyel İletişim RFID Geçit Modülü

Profinet Endüstriyel İletişim RFID Geçit Modülü

RFID Ağ Geçidi Modülü

Temel bilgiler

Menşe yeri: Guangdong, Çin

Marka adı: KRONZ

Sertifika: CE

Model numarası: KRG60-PN

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Ambalaj bilgileri: Kağıt Kutu Paketleme

Delivery Time: 5-8 working days

Ödeme koşulları: T/T, Western Union, MoneyGram

Supply Ability: 10000 pieces per month

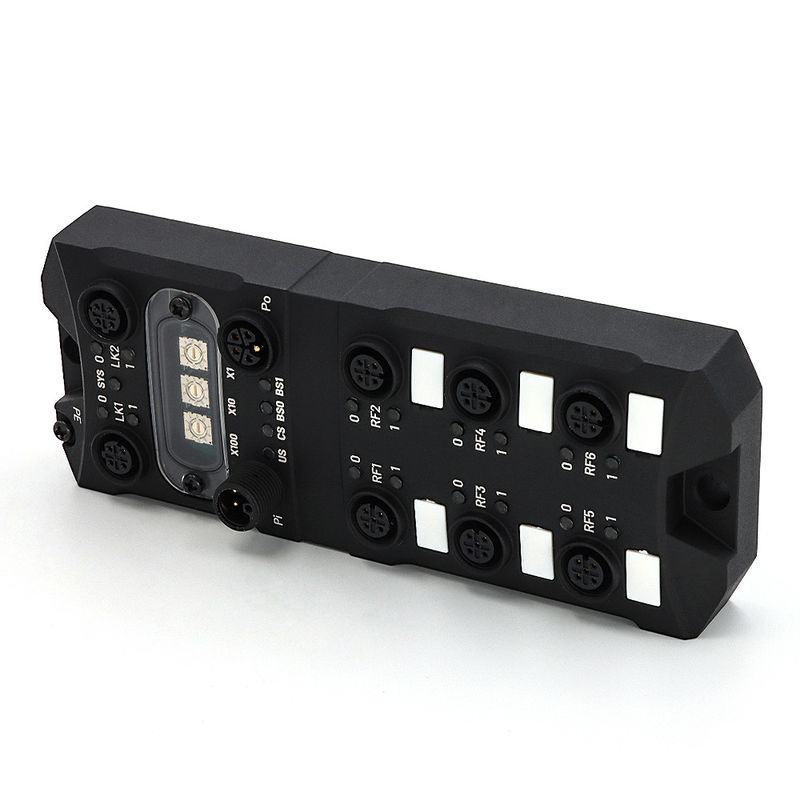

Fotoğraf Galerisi

RFID Geçit Modülü Profinet Endüstriyel İletişim 5 Pin M12 A Kod Bağlantısı

Ürün Açıklaması

RFID Geçit Modülü Profinet Endüstriyel İletişim 5 Pin M12 A Kod Bağlantısı

Ürün Tanımı

RFID Geçit Modülü Profinet Endüstriyel İletişim 5 Pin M12 A Kod Bağlantısı 0

1Avantajları:
Yüksek koruma seviyesi ve güçlü korozyon direnci, sert endüstriyel ortamlarda kullanılabilir
2>. Ana akım PLC'leri destekler, olgun PLC fonksiyon bloklarını / rutinlerini sağlar ve TCP/IP, Modbus TCP, PROFINET, EtherCat ve Ethernet/IP gibi endüstriyel iletişimleri destekler
Yüksek kararlılık ve güvenilirlik, 7*24 saat çalışma

Özellikleri
Tasarım	1 Çifte ağ portları, kaskad destekli
	2 6 RFID bağlantı noktasını destekler
Uygulama alanı	Sert endüstriyel ortamlardaki uygulamalar birden fazla RFID gerektirir ve otobüs ağına bağlanmalıdır.

2Elektriksel arayüz

4Pin-M12-DCODED-Female konektör kullanan LK1/LK2 Ethernet arayüzü, pin ataması aşağıda gösterilmiştir.

Bağlantı	Pin	Görev	Açıklama
	1	TD+	Transitive Data+
	2	RD+	Veriler + Al
	3	TD-	Transitive Data-
	4	RD-	Verileri al.

Pi/Po Güç kaynağı arayüzü 5Pin-M12-LCODED-Erkek/Kadın konektör kullanırken, pin atama aşağıda gösterilmiştir.

Bağlantı (Erkek)	Pin	Görev	Açıklama
	1	ABD (+24V)	Sistem güç kaynağı pozitif
	2	GNDL (0V)	Yük güç kaynağı negatif
	3	GNDS (0V)	Sistem güç kaynağı negatif
	4	UL (+24V)	Güç kaynağı pozitif
	5	PE	Koruyucu toprak

Bağlantı (Erkek)	Pin	Görev	Açıklama
	1	ABD (+24V)	Sistem güç kaynağı pozitif
	2	GNDL (0V)	Yük güç kaynağı negatif
	3	GNDS (0V)	Sistem güç kaynağı negatif
	4	UL (+24V)	Güç kaynağı pozitif
	5	PE	Koruyucu toprak

RF1~RF6 RFID arayüzü 5Pin-M12-ACODED-Female konektör kullanırken, pin atama aşağıda gösterilmiştir.

Bağlantı	Pin	Görev	Açıklama
	1	ABD (+24V)	Sistem güç kaynağı pozitif
	2	A (RS485)	RS485 A
	3	GNDS (0V)	Sistem güç kaynağı negatif
	4	B (RS485)	RS485 A
	5	NC	Bağlanmamış.

4 LED Çalışma ekranı

Geçit modülünün çalışma durumları LED'ler tarafından görüntülenir.

Mavi veya kırmızı renkleri alabilir ve durumları kapalı, açık, yanıp sönen.

Operasyonel durumlar üç kategoriye ayrılabilir: Sistem durumu, RFID

Durum ve otobüs durumu.

Sistem durumu
NOT: SYS sistem durum LED'dir, US voltaj durumu LED'dir ve CS anahtar çip durumu LED'dir.
Adı	Renk	Ülke	Açıklama
SYS	Mavi Kırmızı	Kapatın.	GM'in gücü kesildi.
		Mavi LED açık	GM başlatmayı tamamladı ve normal çalışıyor.
		Mavi LED yanıp sönen	GM varsayılan ayarlarda çalışıyor.
		Kırmızı LED açık	GM, önyükleme modunda.
		Kırmızı LED yanıp sönen	Yazılım arızası.
ABD	Mavi Kırmızı	Kapatın.	Belirtilmemiş (kullanılmamış).
		Mavi LED açık	Tüm RFID bağlantı voltajları normal.
		Mavi LED yanıp sönen	Belirtilmemiş (kullanılmamış).
		Kırmızı LED açık	Tek bir RFID bağlantısında anormal bir voltaj var.
		Kırmızı LED yanıp sönen	Birden fazla RFID portunda anormal voltajlar var.
CS	Mavi Kırmızı	Kapatın.	Belirtilmemiş (kullanılmamış).
		Mavi LED açık	Anahtar çipi normal çalışıyor.
		Mavi LED yanıp sönen	Anahtar çipinin sıcaklığı çok yüksek.
		Kırmızı LED açık	Anahtar çip iletişim anormalliği.
		Kırmızı LED yanıp sönen	Anahtar çipinin başlangıç hatası.

RFID Durumu
UYARI: RFID'in 6 portu vardır (RF1~RF6), ve RFID durumu iki LED ile belirtilir. 0/1. 0 çalışmakta olan durum göstergesi olan RUN'a eşdeğerdir; 1 hata durumu göstergesi olan ERR'e eşdeğerdir.
Adı	Renk	Ülke	Açıklama
0 (Yürü)	Mavi	Kapatın.	Etkin değil.
		- Evet.	Okuyucuyla iletişim normal.
		Yanıp sönen	Etiketler tanıma aralığında var.
1 (ERR)	Kırmızı	Kapatın.	Hiçbir anormallik yok.
		- Evet.	Voltaj çok düşük.
		Yanıp sönen	Okuyucuyla iletişim bozukluğu.

Otobüs durumu: Profinet
Bildirim:BS0 SF, sistem arızası göstergesiyle eşdeğer; BS1 BF, otobüs arızası göstergesiyle eşdeğer.
Adı	Renk	Ülke	Açıklama
BS0	Kırmızı	Kapatın.	Hata yok.
		Yanıp sönen (1Hz, 3s)	DCP sinyal servisi otobüs üzerinden başlatılır.
		- Evet.	Gözcü köpeği zaman aşımı; kanal, genel veya genişletilmiş teşhis mevcuttur; sistem hatası
BS1	Kırmızı	Kapatın.	Hata yok.
		- Evet.	Yapılandırma yok; veya düşük hızlı fiziksel bağlantı; veya fiziksel bağlantı yok
		Yanıp sönen (2Hz)	Veri değişimi yok
LK1/2(0)	Mavi	Kapatın.	Cihazın Ethernet bağlantısı yok.
LK1/2(0)	Mavi	- Evet.	Cihaz Ethernet'e bağlı.
LK1/2(1)	Mavi	Kapatın.	Aygıt Ethernet çerçevelerini göndermez / almaz.
LK1/2(1)	Mavi	Yanıp sönen	Cihaz Ethernet çerçevelerini gönderiyor/alıyor.

Teknik veriler

Elektriksel veriler
Besleme voltajı	18-30VDC
Mevcut tüketim	< 80mA@24V
Güç koruması	Aşırı akım koruması, ters bağlantı koruması, artış koruması, ESD koruması, FFT koruması
Güç Bağlantısı	5Pin-M12-LCODED- Erkek (PI) 5Pin-M12-LCODED-kadın ((PO)
Otobüs	PROFINET
İletişim	Entegre anahtarlama fonksiyonu ile çift ağ portları, IEE802.3 standardına uygun, 10 / 100M uyarlanabilir
Otobüs iletim mesafesi	Kategorisi 5e ve üstü korumalı bükülmüş çift, <100m
Ağ Bağlayıcısı	4Pin-M12-DCODED-M12-Kadın
RFID port numarası	6
RFID iletişim arayüzü	RS-485
RFID bağlantısı iletim mesafesi	Kalkanlı bükülmüş çift, < 50m
RFID konektörü	5Pin-M12-ACODED-Kadın
İzin verilen ortam koşulları
Çalışma sıcaklığı	-30°C~+70°C
Depolama sıcaklığı	-40°C~+85°C
Koruma derecesi	EN 60529 uyarınca IP67
Şok direnci	7M2, 500 m/s2, EN 60721-3-7 uyarınca
titreşim direnci	7M2, EN 60721-3-7 uyarınca 200 m/s2.
Mekanik özellikler
Konut malzemeleri	Alüminyum alaşımı
Ev rengi	Siyah
Ağırlık	Yaklaşık 400 gram.
Boyutları	167.92x62.92x31.90mm
Montaj türü	4 x M6 vidaları, vida uzunluğu ≥ 20 mm olmalıdır.
Yerleştirme	1 x M3 vidaları, Yerleştirme halkasının iç çapı 3 mm'den büyük, dış çapı 8 mm'den küçük olmalıdır.
Standartlar, özellikler, onaylar
Uygunluk kanıtı	CE FCC RoHS AAEE
